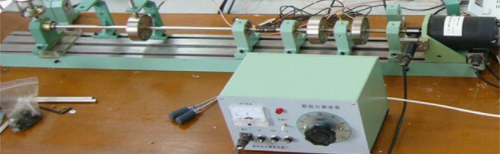

ZT-3型转子振动模拟试验台

ZT-3型转子振动模拟试验台 返回上一级

实验台简介：

本转子振动模拟试验台是一种用来模拟旋转机械振动的试验装置。ZT-1为单跨、ZT-3为三跨转子振动模拟试验台，主要用于在实验室模拟挠性转子轴系的强迫振动和自激振动特性。它能有效地再现大型旋转机械所产生的多种振动现象。通过不同的装备组合，改变转子转速、轴系刚度、质量不平衡、轴承的摩擦或冲击条件以及联轴节的型式来模拟机器的运行状态，由配置的检测仪表来观察和记录其振动特性。因此，本试验台为专门从事振动测试、振动研究及大专院校有关实验室提供了有效而方便的实验手段。

实验台功能：

       (1)旋转机械振动位移、速度、加速度测试研究；
       (2)模拟不平衡、不对中、碰摩、油膜涡动、基础松动、转轴裂纹等故障；
       (3)转子系统动平衡技术研究。


ZT-3型转子振动模拟试验台主要参数：

          电机额定电流
          最大输出功率
          电机调速范围
          ZT-3长×宽×高
          ZT-1长×宽×高
          转子I
          转子Ⅱ
          转轴直径
          最大挠曲

          2A
          250W
          0～10000rpm
          780×108×145mm
          1200×108×145mm
          Ф76×25mm、（800g）
          Ф76×19mm（600g）
          Ф9.5mm
          0.03mm

其他信息：

          设备厂商
          联系方式
          买入数量

          南京东大测振仪器厂
          086-25-83361161
          2
